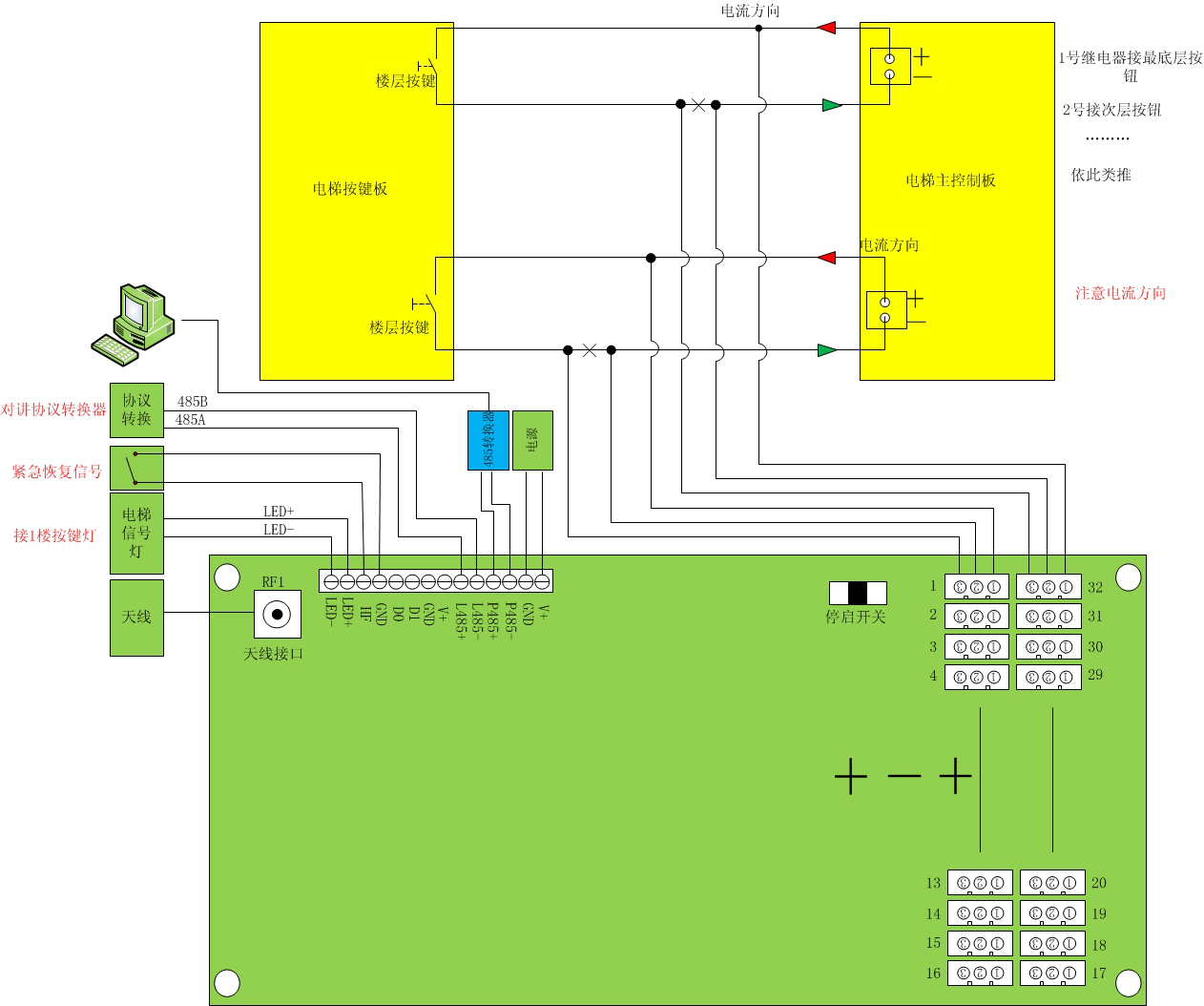

控制器接線示意圖

注：

    1）、手動開關和消防開關為可選功能，視情況酌情選擇是否安裝。

    2）、按鈕接線的“1”號線為自動選層線，如不使用自動選層，則可以不接。

    3）、系統供電電源可借用電梯操縱盤盒內的直流電源，電壓范圍需滿足DC9~DC30。

 控制器安裝固定

1、內選控制器的安裝

方案A、如果是已安裝好的電梯改造，考慮到未預留安裝孔，為了方便安裝，控制器基板背部已經安裝了4個強磁片，可吸附在電梯轎廂操縱盤廂內的金屬內壁上，吸附前，最好先將吸附區域的灰塵擦除干凈。

方案B、如果是未出廠新梯，可在操縱盤盒內合適位置預留4個電路板安裝孔，將控制器背面絕緣基板拆下，通過絕緣柱安裝電路板，安裝孔預留方式參見下面圖示：

2、讀卡器（讀頭）安裝方法

安裝位置可根據需要選擇在電梯轎廂內的操縱盤上或者轎廂內壁上，具體安裝方式以實際讀卡器型號為準。

發卡器與計算機連接

發卡器與計算機的連接

發卡器通訊線的USB接口直接連接到計算機的USB端口，另一端 USB接頭連接發卡器即可，無需驅動。
